XB-42-1泄爆閥
產品概況
產品型號：XB-42-1
公稱通徑：DN300~1600mm
公稱壓力：≤0.1MPa
適用溫度：≤300℃
主要材料：碳鋼、鋁合金
法蘭標準：GB/T9115-98
連接尺寸：GB2555-81PN2.5
檢測方法：GB/T13927-92
一、XB-42-1泄爆閥結構特點

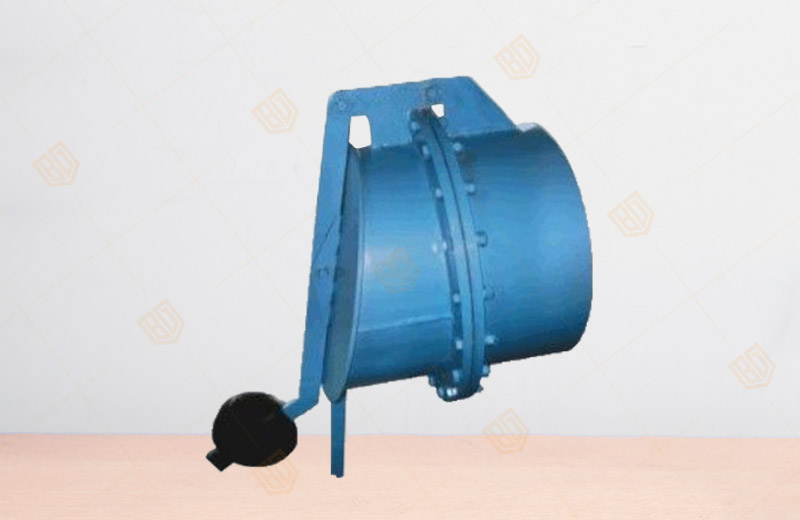

百鋼閥門集團生產銷售的XB-42-1泄爆閥由閥體、爆破膜、支持器、閥蓋、重錘等零件組成。爆破膜裝在夾持器中間，與閥體用螺栓連接。系統超壓時，爆破膜破裂。瞬間泄壓，閥蓋彈起后在重力作用下復位。本閥在更換爆破膜時需要向上掀起閥體及夾持器。爆破膜由用戶根據工藝特性自備。
二、XB-42-1泄爆閥主要技術參數
|
公稱通徑 |
DN(mm) |
300~1600 |
|
適用于爆破計算壓力（絕） |
PN(MPa) |
0.1 |
|
強度試驗壓力 |
1.5 |
|
|
適用溫度 |
≤300℃ |
|
|
適用介質 |
壓縮易爆氣體 |
|
三、XB-42-1泄爆閥主要外形及連接尺寸表
| DN | D | n-φd | D1 | b | L | L1 | H | 重量/kg |
| 300 | 440 | 12-φ22 | 395 | 16 | 880 | 250 | 250 | 52 |
| 350 | 490 | 12-φ22 | 445 | 16 | 907 | 250 | 275 | 69 |
| 400 | 540 | 16-φ22 | 495 | 16 | 1010 | 250 | 300 | 77 |
| 450 | 595 | 16-φ22 | 550 | 16 | 1060 | 252 | 325 | 83 |
| 500 | 645 | 20-φ22 | 600 | 20 | 1180 | 300 | 370 | 112 |
| 600 | 755 | 20-φ26 | 705 | 20 | 1280 | 300 | 420 | 152 |
| 700 | 860 | 24-φ26 | 810 | 20 | 1390 | 300 | 470 | 193 |
| 800 | 975 | 24-φ30 | 920 | 20 | 1480 | 300 | 520 | 165 |
| 900 | 1075 | 24-φ30 | 1020 | 20 | 1590 | 350 | 600 | 335 |
| 1000 | 1175 | 28-φ30 | 1120 | 20 | 1680 | 350 | 650 | 375 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的XB-42-1泄爆閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
