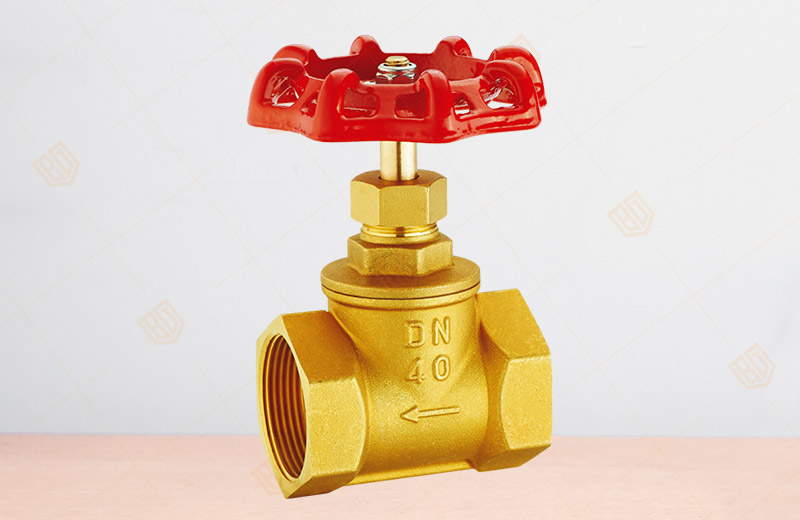

J11W-16T絲扣截止閥
產品概況
產品型號：J11W-16T
公稱通徑：DN8~100mm
公稱壓力：1.6MPa
工作介質：水、氣、油
工作溫度：-20℃≤t≤100℃
管螺紋符合ISO228標準

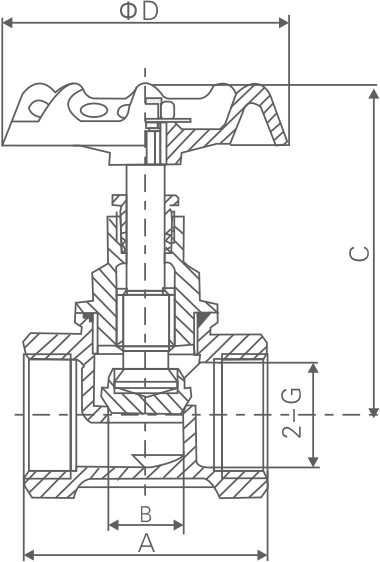

J11W-16T絲扣截止閥主要外形及連接尺寸：
|
DN |
SIZE |
L |
B |
H |
D |
|
8 |
1/4 |
40 |
10.5 |
61 |
45 |
|
10 |
3/8 |
40 |
10.5 |
61 |
45 |
|
15 |
1/2 |
46 |
17 |
72.5 |
60 |
|
20 |
3/4 |
54 |
17 |
72.5 |
60 |
|
25 |
1 |
67 |
22 |
86 |
72 |
|
32 |
11/4 |
77 |
27 |
97 |
80 |
|
40 |
11/2 |
83 |
34 |
116.5 |
100 |
|
50 |
2 |
104 |
43 |
132.5 |
110 |
|
65 |
21/2 |
170.5 |
65 |
197 |
178 |
|
80 |
3 |
245 |
80 |
277 |
200 |
|
100 |
4 |
270.5 |
100 |
316 |
240 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的J11W-16T絲扣截止閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯(lián)系我們。
